Bidirektionaler DMX <-> ArtNet / sACN Konverter, Splitter, Booster, intelligente Fusion mit Trigger Inputs

 Datenblatt  Benutzerhandbuch



Beschreibung

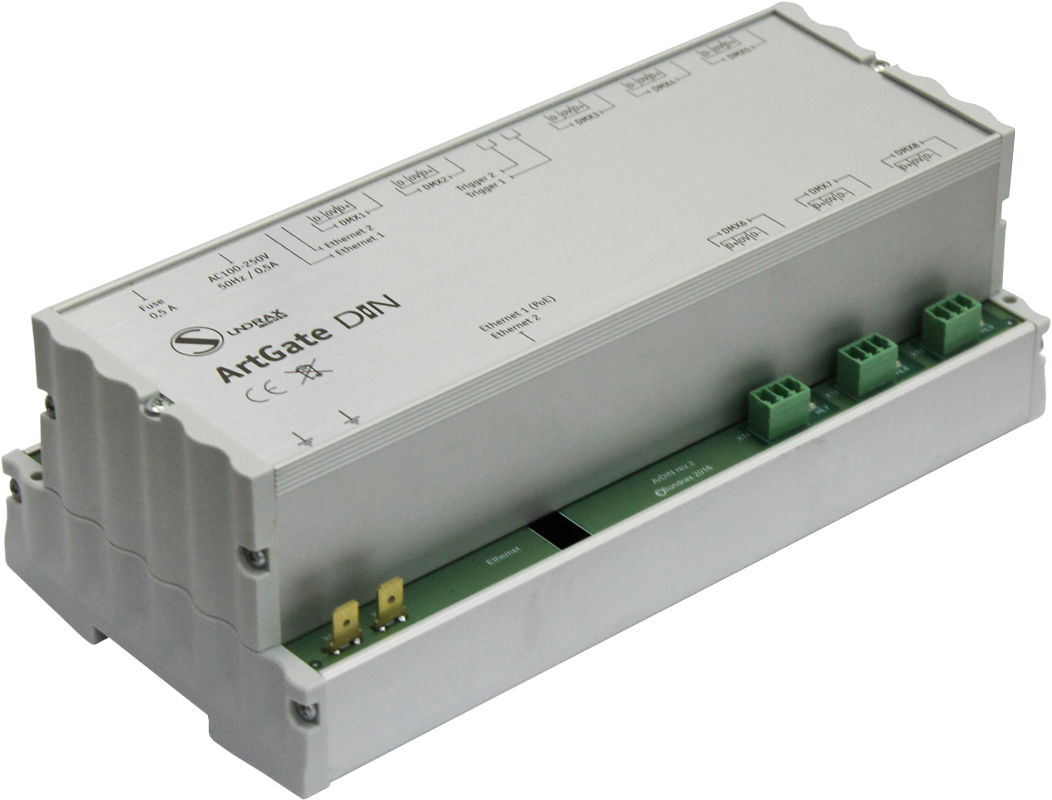

DIN-montierte Multifunktionskonverter, die Ethernet-Protokolle (ArtNet, sACN) in DMX übersetzen, um mehr Leuchten über eine einzige Ethernet LAN 10 / 100-Base-T-Verbindung zu steuern. Trigger-Inputs bieten die Möglichkeit, vorprogrammierte DMX-Szenarien zu starten, wenn Trigger (z. B. Feueralarm) aktiviert werden, auch wenn die Konsole ausgeschaltet ist.

Zwei RJ-45 Ethernet-Eingänge und steckbare 15EDGVC-Reihenklemmen für nahtlose Verbindung. Bis zu 8 DMX-Ausgänge pro Gerät, zweiter Ethernet-Port fügt Kaskadierung Verfügbarkeit durch integrierten Switch hinzu. Kann über Ethernet (PoE) ohne Stromverkabelung betrieben werden.

Kompatibel mit jeder Hardware und Software unterstützt ArtNet und sACN Protokolle. Zusammenführen von Signalen aus mehreren Quellen basierend auf verschiedenen Verschmelzungsrichtlinien: HTP, LTP, AUTO, PRIORITY, OVERLAY (siehe Zusammenführungs Optionen).



Anwendung

• Konvertiert DMX512 in ArtNet- und sACN-Protokolle in beide Richtungen, um DMX-Daten über Ethernet LAN zu übertragen

• Sendet mehr DMX-Streams mit weniger Kabel

• Lichtsteuerung und Management durch ein Ethernet-Netzwerk

• Konvertieren von abgebildeten Videoinhalten aus der Zuordnung von Software in DMX-Streams

• Sicherstellen der Anbindung zwischen moderner Bühnenbeleuchtung und DMX-Beleuchtung

• Echtzeit-Steuerung von Videoprojektoren und Lasereinheiten, die ArtNet oder sACN von der DMX-Konsole unterstützen



Hauptmerkmale

• Unterstützt PoE
• Variable Verschmelzung Optionen: HTP, LTP, AUTO, OVERLAY und PRIORITY. Zusammengeführte Daten können an physikalische DMX-Ports ausgegeben und / oder als neuer ArtNet / sACN-Stream an Ethernet zurück geschleift werden
• Minimale Ladezeit, schnellste Erholung nach kurzem Stromausfall
• Master IP, die nie verloren geht
• Natürliche Wärmekonvektion, keine Ventilatoren oder Kühler, keine Entlüftungsschlitze – Voller Schutz vor Staub und Rauch erhöht die Lebensdauer des Produktes
• Maximaler Überspannungsschutz – Stromversorgung für Spannung von 100 bis 315 V optimiert
• Vollständige galvanische Trennung aller Ports
• Einfache benutzerfreundliche Web-Oberfläche
• Konfigurierbare DMX-Anschlussrichtung





Zusammenführungs Optionen

• HTP: höchste hat Vorrang
• LTP: späteste hat Vorrang
• AUTO: zuletzt geändert hat Vorrang – intelligenter Merging-Modus, der die Verfügbarkeit zur Verwaltung der Installation von zwei Konsolen gleichzeitig ermöglicht
• OVERLAY: fügt benutzerdefinierte Slots aus zwei ArtNet / sACN-Streams zusammen, vollständig über Webinterface angepasst
• PRIORITÄT: Für sACN-Streams mit Prioritäts-Tag, wird die Konsole mit Universum zuständig sein



Technische Daten

Gehause:	Metall/Plastik Gehause, IP20
Arbeit – Temperaturbereich:	-40…+70°C
Abmessung, mm:	210(D) x 105(H) x 75(W)
Gewicht:	0.85 kg
Montage:	DIN-Schiene im Leistungschrank (12 Module)
Energieversorgung:	~90-250 VAC, 50/60 Hz, PoE (optional)
Eingangsleistung (max):	5 W
Anzeige:	LEDs fur DMX und Ethernet Activity
Unterstutzte Protokolle:	ArtNet I, II, III, IV/ sACN, DMX512,RDM
DMX Anschluesse:	4 oder 8 isoliert
Trigger Anschluesse:	2
DMX Steckverbinder:	Anschlussblocke 15EDGVC
Ethernet-Anschluss	2 (10/100 Base-TX), RJ-45
Konfiguration:	Web-Schnittstelle
Packunginhalt:	ArtGate DIN,Steckverbinder-Set, Bedienungsanleitung

Produktlinie

AGD-1-4DE	4 DMX Inputs/Outputs, 1 Ethernet Anschluss
AGD-1-4D2E	4 DMX Inputs/Outputs, 2 Ethernet Anschluss, PoE
AGD-1-8DE	8 DMX Inputs/Outputs, 1 Ethernet Anschluss
AGD-1-8D2E	8 DMX Inputs/Outputs, 2 Ethernet Anschluss, PoE

Zubehor

MCA-1-DIN	DIN-Schienen-Montage-Kit
MCA-1-IP65	Wasserdichte Box (IP65)
DMX-ACC-ETH-0300	Ethernet Kabel 3m
