Simpline Node — Powerline-Steuereinheit
Beschreibung
Simpline Node ist eine Powerline-Steuereinheit. PLC Control Node wird in den Treiber eines Beleuchtungkörpers integriert oder an den Masten befestigt ist. Jede Lampe wird mit Simpline Node versehen und wird individuell von Central Gateway QULON C und QULON Simpline über 230VAC Stromleitungen durch Sundrax innovative Einfach Technik, die bei CENELEC EN 50065-1 (Band-C) in 132.5kHz Frequenzband-Standard arbeitet gesteuert.
Simpline Node liefert Dimm Funktion über verschiedene Schnittstellen (DALI, PWM/1-10V) sowie individuelle Laststeuerung (on / off). Kompatibel mit 3rd-Party-Bewegungssensoren. Installiert nur eine pro Mast.
Hauptmerkmale
- Ausführung mit offenen Leitungen, Verbindungsklemmen und OEM
- Versionen mit der Installation in jeden Fall
- Leuchten oder im Mast Montage
- Individuelle Lichtsteuerung ohne zusätzliche Drähte
- Bewegungssensor – Eingang

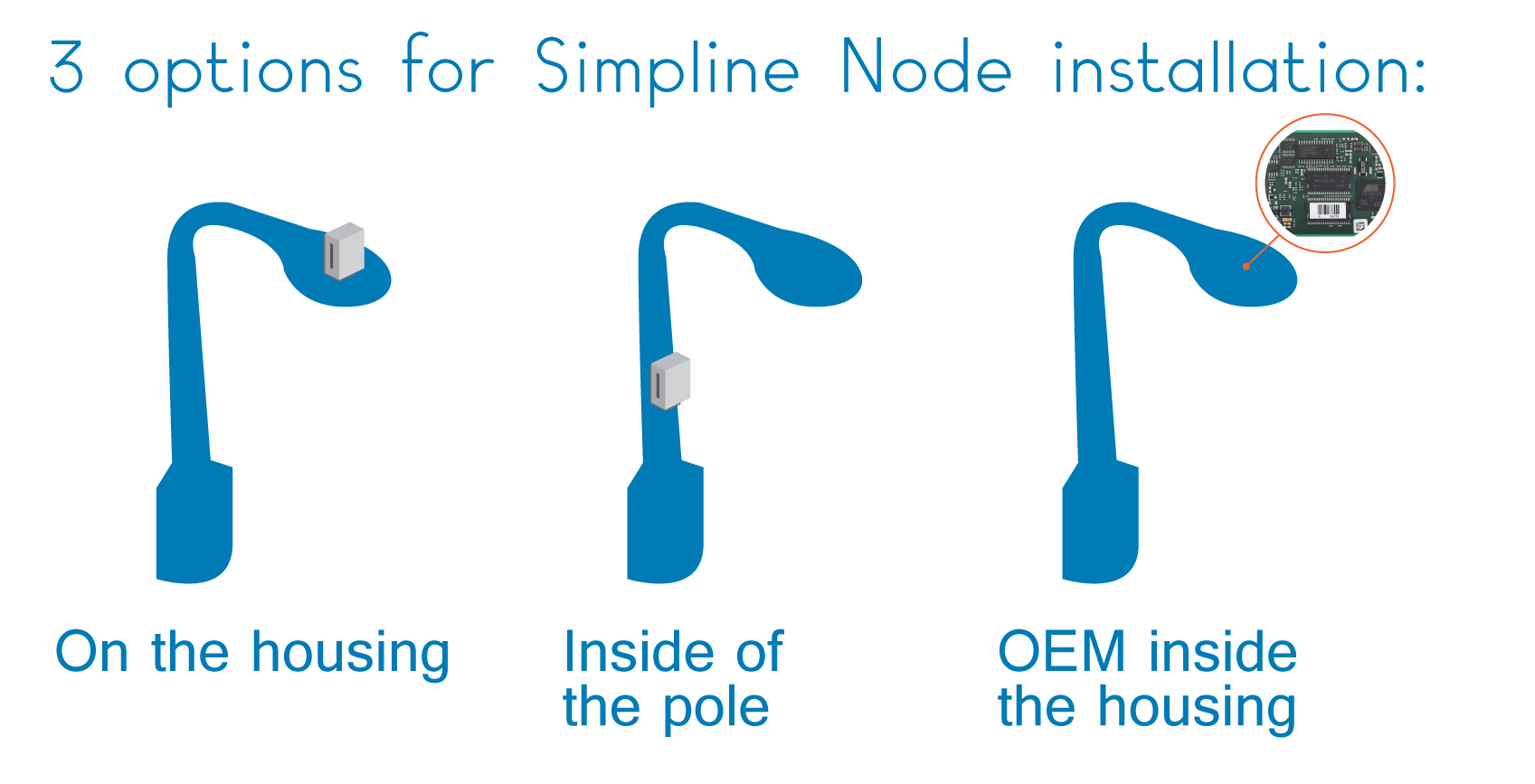

Montagemöglichkeit für Simpline Node
Mounting Options for Simpline Node
Technische Daten
| Anschlüsse: |
Leads, Schraubklemmen |
| Sensoren: |
Motion sensor input |
| Steuer Ausgabe-Schnittstelle: |
1-10 V, DALI/PWM |
| Kommunikation mit Controller: |
CENELEC EN 50065-1 (band C) |
| Eingangsspannung: |
~100-250 VAC, 50/60 Hz |
| Max Strom: |
1,5 A |
| Anti-Jamming Filter: |
integrated (load power 20-250 W),
external (load power 250-800 W) |
| Max load Power: |
300 W (integrated anti-jamming
filter); 850 W (external anti-jamming filter) |
| Max Last Leistung: |
300 W |
| Konfiguration: |
Fern über QULON C und QULON Simpline |
| Arbeits Temperaturbereich: |
-40…+70°C |
| Industrieller Schutz: |
IP 65 |
| Abmessungen: |
80(D) x 57(H) x 35(W) |
| Montage: |
Leuchtengehäuse oder Mastmontage |
Zubehör
| Motion sensor |
QUL-ACC-XXX-112 |
| Mast-Befestigung-Set |
QUL-ACC-PLC-244 |
| Leuchten-Befestigung-Set |
QUL-ACC-PLC-245 |
| External Anti-Jamming filter |
QUL-ACC-PLC-800FLT |
Simpline Node
Simpline Node — Powerline-Steuereinheit
Beschreibung
Simpline Node ist eine Powerline-Steuereinheit. PLC Control Node wird in den Treiber eines Beleuchtungkörpers integriert oder an den Masten befestigt ist. Jede Lampe wird mit Simpline Node versehen und wird individuell von Central Gateway Qulon-C und Qulon Simpline über 230VAC Stromleitungen durch Sundrax innovative Einfach Technik, die bei CENELEC EN 50065-1 (Band-C) in 132.5kHz Frequenzband-Standard arbeitet gesteuert.
Simpline Node liefert Dimm Funktion über verschiedene Schnittstellen (DALI, PWM/1-10V) sowie individuelle Laststeuerung (on / off). Kompatibel mit 3rd-Party-Bewegungssensoren. Installiert nur eine pro Mast.
Hauptmerkmale
- Ausführung mit offenen Leitungen, Verbindungsklemmen und OEM
- Versionen mit der Installation in jeden Fall
- Leuchten oder im Mast Montage
- Individuelle Lichtsteuerung ohne zusätzliche Drähte
- Bewegungssensor – Eingang
Montagemöglichkeit für Simpline Node
Mounting Options for Simpline Node
Technische Daten
Anschlüsse: Leads, Schraubklemmen
Sensoren: Motion sensor input
Steuer Ausgabe-Schnittstelle: DALI, PWM/1-10V
Kommunikation mit Controller: CENELEC EN 50065-1 (band C)
Eingangsspannung: ~100-250 VAC, 50/60 Hz
Max Strom: 1,5 A
Anti-Jamming Filter: integrated (load power 20-250 W), external (load power 250-800 W)
Max load Power: 300 W (integrated anti-jamming filter); 850 W (external anti-jamming filter)
Max Last Leistung: 300 W
Konfiguration: Fern über Qulon-C und Qulon Simpline
Arbeits Temperaturbereich: -40…+70°C
Industrieller Schutz: IP 65
Abmessungen: 80(D) x 57(H) x 35(W)
Montage: Leuchtengehäuse oder Mastmontage
Zubehör
Motion sensor QUL-ACC-XXX-112
Mast-Befestigung-Set QUL-ACC-PLC-244
Leuchten-Befestigung-Set QUL-ACC-PLC-245
External Anti-Jamming filter QUL-ACC-PLC-800FLT
