Beschreibung

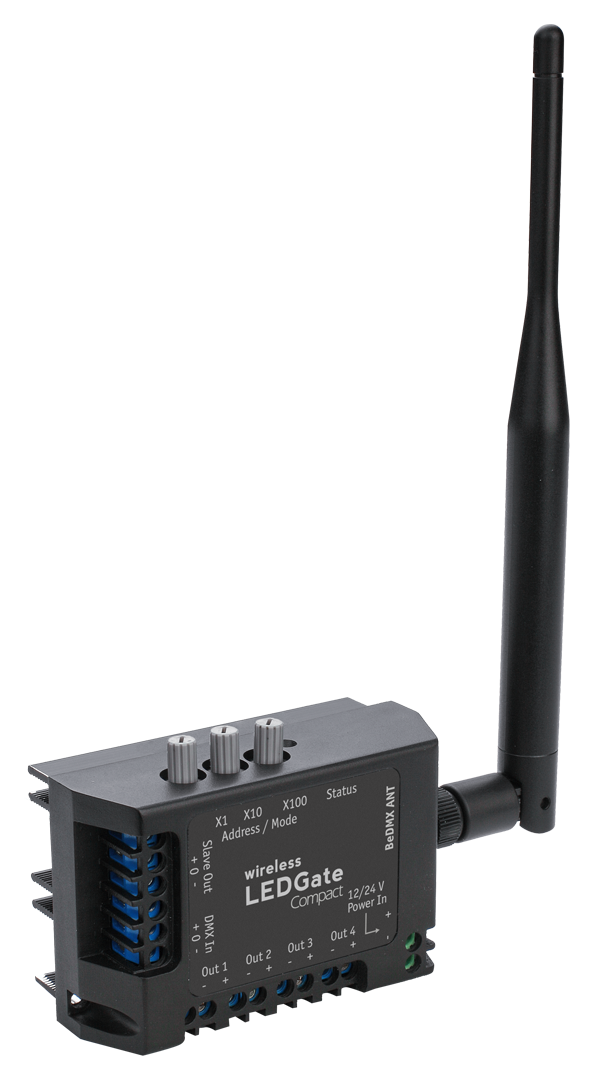

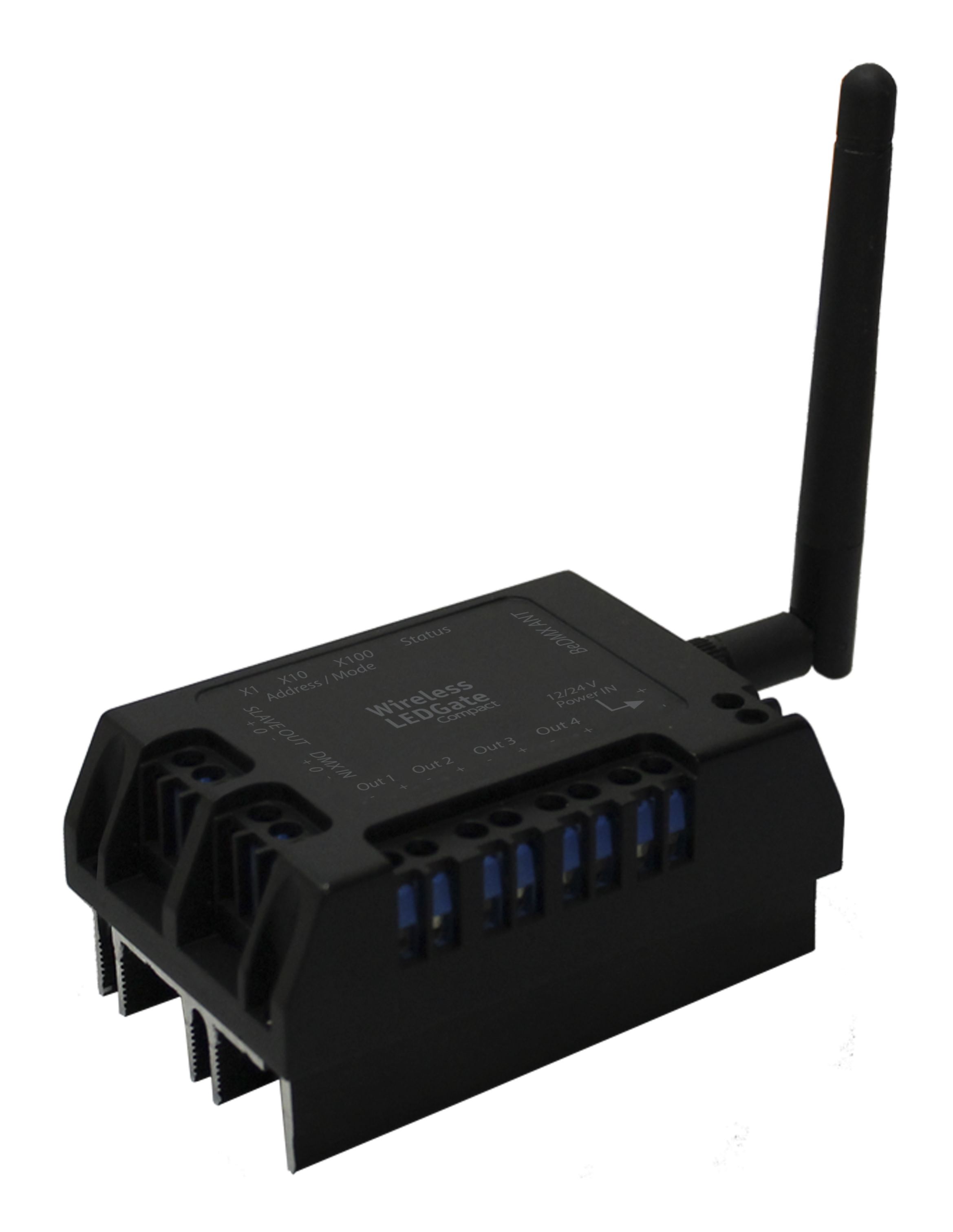

Wireless LEDGate Compact ist kompakt LED-Treiber mit DMX512 / RS485-Eingang. Betrieben von einer 12/24 VDC Quelle, ist LEDGate in der Lage zu kontrollieren und zu dimmen, 4 Ausgangsleitungen für den direkten Anschluss mit LED-Ausstattung: Duralight, fahrerlose LED-Leuchten, etc, mit unabhängigen Kurzschluss Schutz für jeden Kanal. Dank innovativer Embedded-Algorithmen, sorgen LEDGates für eine reibungslose Regulierung in verschiedenen Intensitäten. Das Gerät ist mit zwei koaxialen RP-SMA Stecker für den Antennenanschluss ausgestattet, konfigurierbar um auf Empfang zu arbeiten.

Hauptmerkmale

• Direkte Verbindung mit LED-Technik
• Sanfte Licht Regulierung
• Unabhängige Kurzschluss Schutz für jeden Kanal

Wireless LEDGate Compact am besten für:

• Architektur Beleuchtung
• Indoor-LED-Installationen
• „Lauffeuer“ Installationen
• Führerlose LED-Leuchten



Technische Daten

LED-Ausgänge:	4
DMX512-Schnittstellen:	1
Wireless interface:	1
Slave-Schnittstelle:	1
Anschlüsse:	Schraubklemmen
Steuer Schnittstelle:	DMX512, BeDMX
Bildwiederholfrequenz:	44 Hz
Uebertragungs Reichweite (Standard Antenne):	100m
Kommunikationsprotokoll:	Bluetooth 5.0
RF Band:	2.4 GHz
Energieversorgung:	12/24 VDC
Max Strom pro Ausgang:	20 A
Eingangs Leistung (max):	500 W
Arbeit Temperaturbereich:	-40…+70°C
IP-Bewertung:	IP 20
Abmessung, mm:	110(D) x 38(H) x 54(W)

Produktlinie

WLGC-1-DC4LED	4 LED Ausgänge, 1 DMX Eingang, 1 BeDMX port
WLGC-1-DC4LED-OEM	4 LED Ausgänge, 1 DMX Eingang, 1 BeDMX port, OEM

Zubehör

MCA-OEM-1-LGC	OEM Aufputz-Montage-kit
MCA-1-IP65	Wetterschutzgehäuse (IP65)
